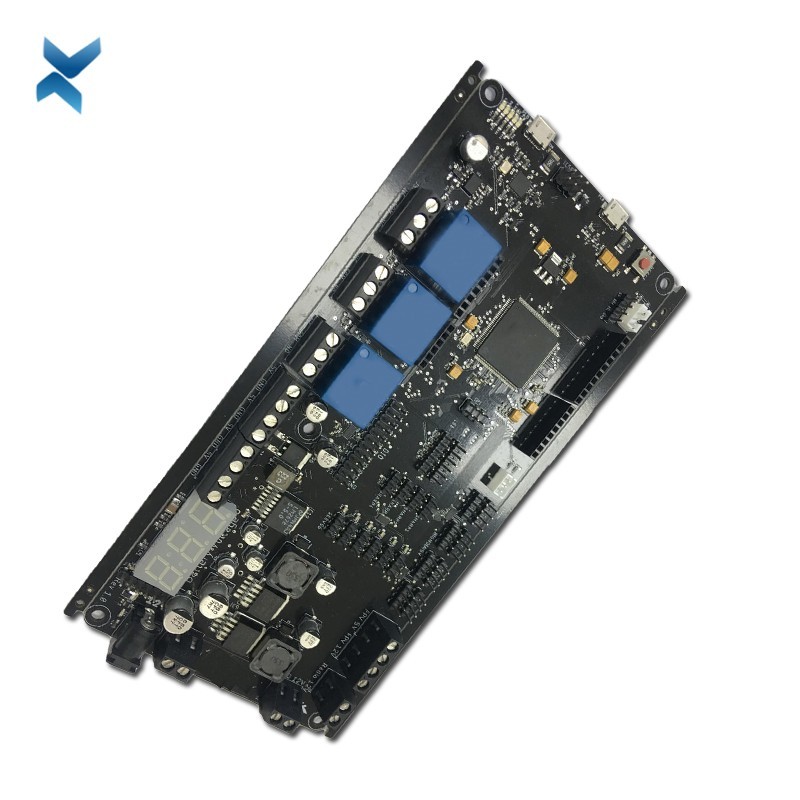

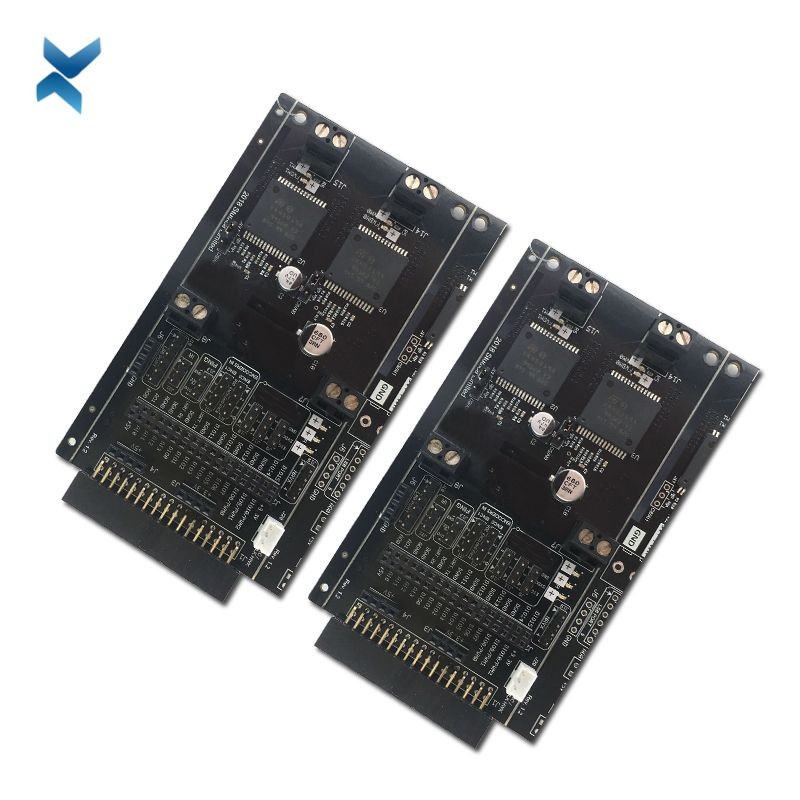

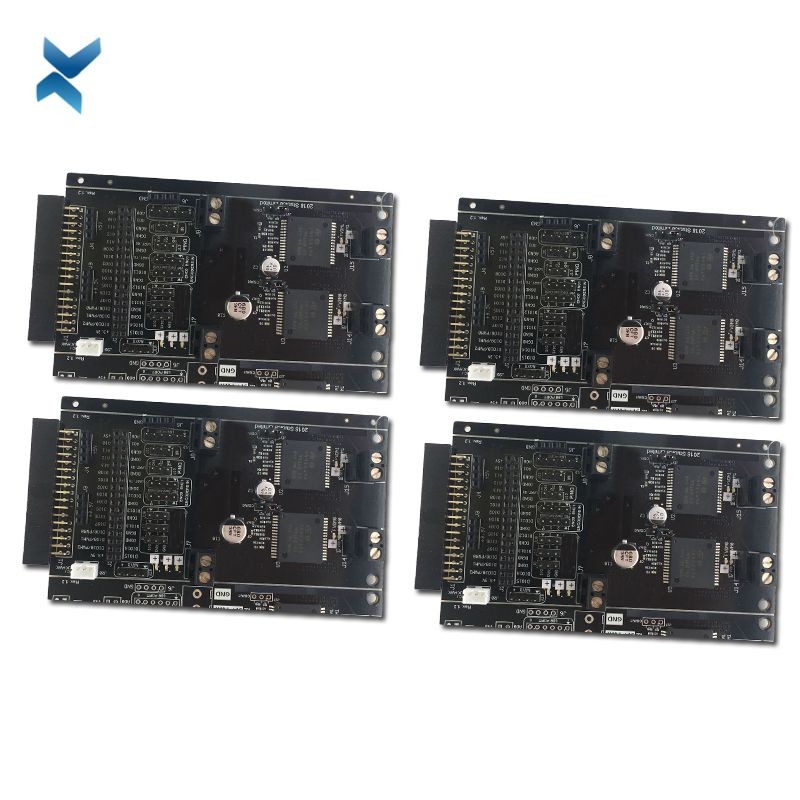

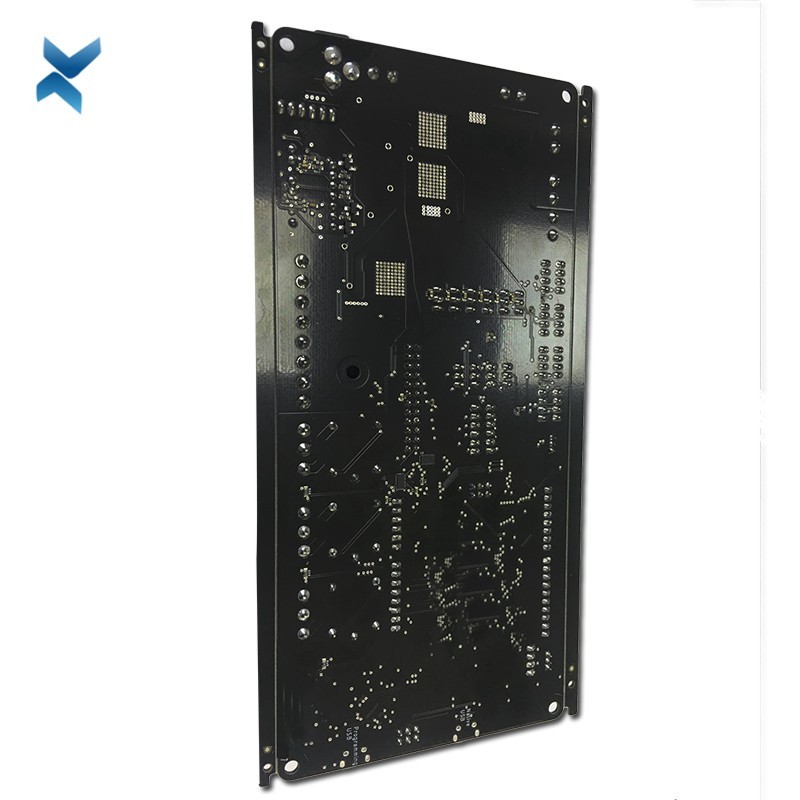

इलेक्ट्रॉनिक्स बोर्ड के लिए मल्टीलेयर सर्किट बोर्ड PCBA PCB असेंबली

पीसीबी फैक्टरी प्रिंट सर्किट बोर्ड पीसीबीए कस्टम बहुपरत सभी पीसीबी विधानसभा डिजाइन और विनिर्माण बेचते हैं

भाग 1: PCBA क्या है?
मुद्रित सर्किट बोर्ड असेंबली एक शब्द है जो कैपेसिटर, प्रतिरोधों और आईसी (एकीकृत सर्किट) जैसे इलेक्ट्रॉनिक घटकों के साथ इकट्ठे हुए सर्किट बोर्डों को संदर्भित करता है।एक एलईडी लाइट से इलेक्ट्रॉनिक ट्रक तक, एक पीसीबीए किसी भी चीज़ का अर्ध-उत्पाद हो सकता है।PCBA का एकीकरण एक जटिल विद्युत उत्पाद की प्रणाली है।जब PCBA को बाड़ों के साथ स्थापित किया जाता है, तो वे बॉक्स बिल्ड या अंतिम उत्पाद बन जाते हैं।

यह सुनिश्चित करने के लिए कि कनेक्शन पर्याप्त रूप से काम करता है, सामग्री को वेल्ड किया जाता है या एक खाली सर्किट बोर्ड में डाला जाता है और उनके प्रदर्शन का परीक्षण करने के लिए निरीक्षण किया जाता है।
एक नंगे पीसीबी में एक इन्सुलेट सामग्री, तांबे की पन्नी और तांबे को जंग से बचाने के लिए एक कोटिंग द्वारा बनाई गई एक शीट होती है।जबकि सभी इकट्ठे इलेक्ट्रॉनिक घटकों के साथ एक PCBA माउंट किया गया है।
आजकल, लगभग सभी घटकों को सर्किट बोर्डों पर सरफेस माउंट किया जा सकता है।थ्रू-होल तकनीक अभी भी उपयोग में है लेकिन पीसीबी असेंबली में कम और कम है।
भाग 2: कस्टम PCBA कैसे प्राप्त करें
इस सेक्शन में, हम देखेंगे कि कस्टम PCBA कैसे बनाया जाता है।
चरण 1।एक कस्टम पीसीबी डिजाइन करने में पहला कदम एक योजनाबद्ध दृश्य बनाना है।
आवश्यक घटक को कैनवास पर रखा जाता है और उनके पिन विद्युत कनेक्शन का प्रतिनिधित्व करने वाली रेखाओं से जुड़े होते हैं।घटक आमतौर पर एक घटक पुस्तकालय से लिए जाते हैं जो डिजाइन सॉफ्टवेयर का एक हिस्सा है।
उपयोग किए जा रहे पैकेज के प्रकार के आधार पर समान घटकों के कई रूप हो सकते हैं, उदाहरण के लिए डुअल इनलाइन पैकेज या सरफेस-माउंटेड चिप।योजनाबद्ध दृश्य में पैकेज समान लग सकते हैं लेकिन लेआउट दृश्य में बहुत भिन्न होते हैं जहां बोर्ड वास्तव में डिज़ाइन किया गया है।
घटकों और उनके विद्युत कनेक्शन के अलावा, शक्ति और जमीनी संकेतों की भी आवश्यकता होती है।साथ ही पावर और ग्राउंड के लिए जगह बनाने के लिए पीसीबी पर कनेक्टर्स लगाने होते हैं।बोर्ड को बाहरी उपकरणों जैसे कि पोटेंशियोमीटर और एलईडी आदि से भी जोड़ा जाना आवश्यक है।
