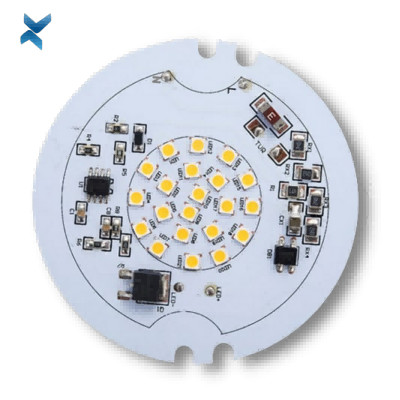

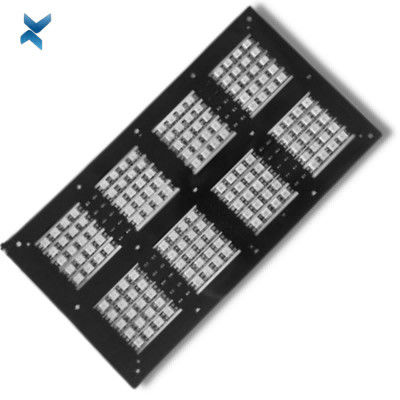

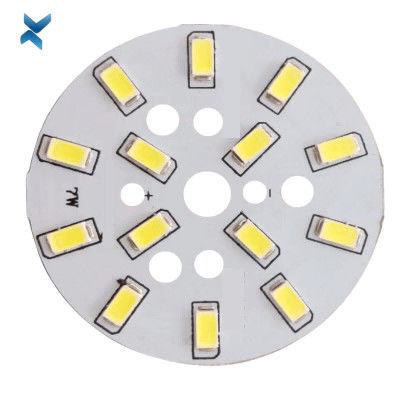

ओईएम पीसीबी क्विक टर्न, इमर्शन सिल्वर एलईडी एल्युमिनियम पीसीबी असेंबली
| उत्पत्ति के प्लेस | शेन्ज़ेन |
|---|---|
| ब्रांड नाम | YScircuit |
| प्रमाणन | ISO9001,UL,REACH, RoHS |
| मॉडल संख्या | वाईएस-क्यूटी-0014 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | 0.04-5$/piece |
| पैकेजिंग विवरण | फोम कपास + गत्ते का डिब्बा + पट्टा |
| प्रसव के समय | 2-8 दिन |
| भुगतान शर्तें | टी/टी, पेपैल, अलीबाबा भुगतान |
| आपूर्ति की क्षमता | 251,000 वर्ग मीटर / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| सामग्री | FR4+घटक भाग | आकार | 18*6 सेमी |
|---|---|---|---|
| प्रक्रिया | विसर्जन चांदी | सतही परिष्करण | एचएएसएल/एचएएसएल-एलएफ/एनआईजी/ओएसपी |
| सोल्डरमार्क रंग | काला + सफेद | ताँबा | एक आउंस |
| आवेदन पत्र | गेराज रोशनी | नाम | गैराज लाइट्स पीसीबी |
| हाई लाइट | एलईडी पीसीबी क्विक टर्न,इमर्शन सिल्वर पीसीबी क्विक टर्न,क्विक टर्न एल्युमिनियम पीसीबी असेंबली |
||
उत्पाद विवरण
गैराज लाइट्स के लिए क्विक टर्न एलईडी पीसीबी सर्किट ओईएम डिजाइन एल्युमीनियम पीसीबी
सजावट लैंप के लिए एलईडी लाइट सर्किट बोर्ड ओडीएम अनुकूलन बड़े आकार का पीसीबी
एलईडी पीसीबी सर्किट डिजाइन में अग्रणी
एलईडी पीसीबी असेंबली में अनुभवी कंपनी के साथ काम करने से आपको एलईडी पीसीबी द्वारा पेश किए जाने वाले सभी लाभों का पूरा लाभ उठाने में मदद मिल सकती है।
एलईडी रोशनी तापमान-संवेदनशील हैं, और एलईडी पीसीबी को जटिल डिजाइन की आवश्यकता हो सकती है, इसलिए आपको उन्हें इकट्ठा करने के लिए विशेषज्ञता और विश्व स्तरीय उपकरण वाली कंपनी की आवश्यकता है।
तकनीक के शुरुआती दिनों से ही YScircuit LED लाइटिंग के साथ काम कर रहा है, इसलिए हमारे पास आपके PCB LED लक्ष्यों को पूरा करने में आपकी मदद करने के लिए ज्ञान और कौशल है।
YScircuit में, हमारे पास 20,000-वर्ग फुट की सुविधा है जो नवीनतम PCB असेंबली उपकरण से सुसज्जित है, जो हमें कुशलतापूर्वक और आर्थिक रूप से आपकी परियोजना की अनूठी जरूरतों को पूरा करने में सक्षम बनाती है।
विनिर्माण क्षमताओं की हमारी श्रृंखला हमें कस्टम एलईडी पीसीबी बनाने में सक्षम बनाती है, जिसमें दो मशीनें शामिल हैं जो चार फुट निरंतर एलईडी सर्किट बोर्डों को पॉप्युलेट कर सकती हैं।
हम सरफेस माउंट और थ्रू-होल असेंबली, बॉक्स-बिल्ड असेंबली और बहुत कुछ प्रदान करते हैं।
हम आईएसओ 9001-प्रमाणित और एफडीए-पंजीकृत भी हैं, और हम यह सुनिश्चित करने के लिए नवीनतम इलेक्ट्रॉनिक असेंबली विकास और आवश्यकताओं के साथ रहते हैं कि हम दुनिया भर में अपने ग्राहकों को इष्टतम परिणाम प्रदान कर सकें।
एलईडी कई लाभों के कारण लोकप्रियता में वृद्धि कर रहे हैं।
YScircuit में, हम उच्च-गुणवत्ता, समय पर PCB असेंबली सेवाओं के साथ इस तकनीक का लाभ उठाने में आपकी सहायता कर सकते हैं।
| परत/मी² | एस <1㎡ | एस <3㎡ | एस <6㎡ | एस <10㎡ | एस <13㎡ | एस <16㎡ | एस <20㎡ | एस <30㎡ | एस <40㎡ | एस <50㎡ | एस <65㎡ | एस <85㎡ | एस <100㎡ |
| 1एल | 4wds | 6wds | 7wds | 7wds | 9wds | 9wds | 10wds | 10wds | 10wds | 12wds | 14wds | 15wds | 16wds |
| 2एल | 4wds | 6wds | 9wds | 9wds | 11wds | 12wds | 13wds | 13wds | 15wds | 15wds | 15wds | 15wds | 18wds |
| 4एल | 6wds | 8wds | 12wds | 12wds | 14wds | 14wds | 14wds | 14wds | 15wds | 20wds | 25wds | 25wds | 28wds |
| 6एल | 7wds | 9wds | 13wds | 13wds | 17wds | 18wds | 20wds | 22wds | 24wds | 25wds | 26wds | 28wds | 30wds |
| 8एल | 9wds | 12wds | 15wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 10एल | 10wds | 13wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 12एल | 10wds | 15wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 14एल | 10wds | 16wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 16एल | 10wds | 16wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 0-0.5m2 | 0.5-1m2 | 1-3m2 | 3-5m2 | 5-10m2 | |
| 1-2एल | 24 घंटों | 24 घंटों | 3wds | 4wds | 5wds |
| 4एल | 24 घंटों | 48एच | 4wds | 5wds | 6wds |
| 6एल | 48एच | 48एच | 4wds | 6wds | 6wds |
| 8एल | 48एच | 36एच | 5wds | 6wds | 8wds |
| तकनीकी सूचकांक | मास बैच | छोटी सी बैच | नमूना | ||
| मूलभूत सामग्री | FR4 | सामान्य टीजी | Shengyi S1141, KB6160 (सीसा मुक्त प्रक्रिया के लिए उपयुक्त नहीं) | ||
| मध्य टीजी | HDI, बहु परतों के लिए: SY S1000H, ITEQIT158.TU-662 | ||||
| उच्च टीजी | मोटे तांबे के लिए, उच्च परत: SY S1000-2;ITEQIT180A;ISOLA:FR408R;370HR;TU-752; | ||||
| हलोजन मुक्त | मध्य टीजी: SYS1150G.H160HF; उच्च टीजी: SYS1165 | ||||
| उच्च सीटीआई | सीटीएल≥600 एसवाई एस1600 | ||||
| उच्च आवृत्ति | रोजर्स, एरियन, टैकोनिक, SY SCGA-500.S7136 | ||||
| तीव्र गति | SYS7439,TU-862HF.TU-872SLK;ISOLA:l-Speed.1-Tera@MT40; | ||||
| फ्लेक्स मटेरिया | आधार | गोंद मुक्त: ड्यूपॉन्ट एके जिंगयांग डब्ल्यू-प्रकार, पैनोसोनिक आरएफ -775; | |||
| कवरले | SY SF305C.Xingyang O- प्रकार | ||||
| विशेष पी.पी | नो फ्लो PP:VT-447LF.ताइगुआंग 370BL एरियन 49N | ||||
| सिरेमिक भरा चिपकने वाला शीटRogers4450F | |||||
| PTFE चिपकने वाली शीटArion6700.Taconic FR-27/FR-28 | |||||
| दो तरफा कोटिंग PExingyang N-1010TF-mb | |||||
| धातु आधार | बर्गविस्ट अल-बेस, कैओसन अल-बेस, कॉपरबेस | ||||
| विशेष | उच्च गर्मी प्रतिरोध कठोरता Pl: TenghuiVT-901.Arion85N.SY S260 (Tg250) | ||||
| उच्च तापीय चालकता सामग्री: 92ML | |||||
| शुद्ध सिरेमिक सामग्री: एलुम्ना सिरेमिक। एल्यूमीनियम नाइट्राइड सिरेमिक | |||||
| बीटी सामग्री: ताइवान नान्या NGP-200WT | |||||
| परतों | FR4 | 20 | 36 | 48 | |
| रिजिड8फ्लेक्स/(फ्लेक्स) | 16(6) | 16(6) | 24(6) | ||
| उच्च आवृत्ति मिश्रित फाड़ना | 12 | 12 | 20 | ||
| 100% पीटीएफई | 6 | 6 | 10 | ||
| मानव विकास सूचकांक | 4 चरण | 4 चरण | 4 चरण | ||
| तकनीकी सूचकांक | मास बैच | छोटी सी बैच | नमूना | ||
| वितरण का आकार | मैक्स (मिमी) | 1200*560 | 1200*560 | 1200*560 | |
| (मिमी) | न्यूनतम (मिमी) | 20 * 20 | 10"10 | 5*10 | |
| बोर्ड की मोटाई समाप्त करें | मैक्स (मिमी) | 10 | |||
| न्यूनतम (मिमी) | 0.3 | ||||
| चौड़ाई / गैप | भीतरी (मिल) | 0.5OZ बेस कूपर: 3/3 1.0OZ बेस कॉपर: 4/42.0OZ बेस कॉपर: 516 | |||
| 3.0OZ बेस कूपर: 7/9 4.0OZ बेस कॉपर: 8/12 5.0OZ बेस कॉपर: 10/15 | |||||
| 6.0OZ बेसकूपर: 12/18 10OZ बेसकॉपर: 18/24 12OZ बेस कॉपर: 20/28 | |||||
| बाहरी (मिल) | 1/3OZ बेस कॉपर: 3/3 0.5OZ बेस कॉपर: 4/4 1.0OZ बेस कॉपर: 5/5 | ||||
| 2.0OZ बेस कूपर: 6/8 3.0OZ बेस कॉपर: 7/10 4.0OZ बेस कॉपर: 8/13 | |||||
| 5.0OZ बेस कूपर: 10/16 6.0OZ बेस कॉपर: 12/18 10OZ बेस कॉपर: 18/24 | |||||
| 12OZ बेस कॉपर: 20/28150Z बेस कॉपर: 24/32 | |||||
| रेखा की चौडाई सहनशीलता |
> 5.0 मील | ±20% | ±20% | ± 1.0 मील | |
| ≤5.0 मील | ± 1.0 मील | ± 1.0 मील | ± 1.0 मील | ||
| ड्रिलिंग | न्यूनतम लेजर (मिमी) | 0.1 | 0.1 | 0.1 | |
| न्यूनतम सीएनसी (मिमी) | 0.2 | 0.15 | 0.15 | ||
| अधिकतम सीएनसी ड्रिल बिट (मिमी) | 6.5 | 6.5 | 6.5 | ||
| न्यूनतम आधा होल (मिमी) | 0.5 | 0.4 | 0.4 | ||
| पीटीएच होल (मिमी) | सामान्य | ± 0.1 | ± 0.075 | ± 0.075 | |
| दबाने वाला छेद | ± 0.05 | ± 0.05 | ± 0.05 | ||
| होल कोण (शंक्वाकार) | ऊपरी व्यास की चौड़ाई≤6.5 मिमी: 800,900,1000,1100: ऊपरी व्यास की चौड़ाई≤65 मिमी: 900; | ||||
| गहराई नियंत्रण ड्रिलिंग (मिमी) की शुद्धता | ± 0.10 | ± 0.075 | ± 0.05 | ||
| एक सिड के ब्लाइंड CNC होल की संख्या | ≤2 | ≤3 | ≤4 | ||
| छेद रिक्ति के माध्यम से न्यूनतम (विभिन्न नेटवर्क, सैन्य, चिकित्सा, ऑटोमोबाइल) मिमी | 0.5 | 0.45 | 0.4 | ||
| न्यूनतम वाया रिक्ति (विभिन्न नेटवर्क, सामान्य औद्योगिक नियंत्रण और उपभोक्ता इलेक्ट्रॉनिक) मिमी | 0.4 | 0.35 | 0.3 | ||
YScircuit प्रिंट सर्किट बोर्ड उत्पादन प्रक्रिया
पीसीबी स्टैक यूपी
एक एल्यूमीनियम पीसीबी क्या है?
एक पीसीबी में आम तौर पर तीन परतें होती हैं।शीर्ष पर एक प्रवाहकीय तांबे की परत, बीच में एक ढांकता हुआ परत और तल पर एक सब्सट्रेट की परत।मानक पीसीबी में शीसे रेशा, सिरेमिक, पॉलिमर या किसी अन्य गैर-धातु कोर से बनी एक सब्सट्रेट परत होती है।पीसीबी की पर्याप्त मात्रा सब्सट्रेट के रूप में FR-4 का उपयोग करती है।
एल्यूमीनियम पीसीबी एक एल्यूमीनियम सब्सट्रेट का उपयोग करते हैं।सब्सट्रेट सामग्री के रूप में मानक FR-4 के बजाय।
सर्किट कॉपर लेयर
यह परत पूरे पीसीबी बोर्ड पर संकेतों को प्रसारित करती है।
आवेशित कणों की गति से ऊष्मा उत्पन्न होती है।
यह गर्मी एल्यूमीनियम सब्सट्रेट में स्थानांतरित की जाती है।जो इसका प्रभावी ढंग से निस्तारण करता है।
इन्सुलेट परत
इस परत को परावैद्युत परत के रूप में भी जाना जाता है।
यह उन सामग्रियों से बना है जो बिजली के खराब संवाहक हैं।
यह ऊपर की परत में उत्पन्न ऊष्मा को अवशोषित कर लेता है।और इसे उसके नीचे एल्युमीनियम सब्सट्रेट में स्थानांतरित करें।
सब्सट्रेट
सब्सट्रेट पीसीबी के लिए नींव के रूप में कार्य करता है।
यह मजबूती से इसके ऊपर के घटकों को रखता है।सब्सट्रेट की विशेषताओं को बदलकर, पीसीबी का प्रदर्शन भिन्न होता है।
उदाहरण के लिए, एक कठोर सब्सट्रेट पीसीबी बोर्ड को शक्ति और स्थायित्व प्रदान करता है।
जबकि एक लचीला सब्सट्रेट अधिक डिज़ाइन विकल्प खोलता है।
एल्यूमीनियम सब्सट्रेट का उपयोग बिजली इलेक्ट्रॉनिक्स-आधारित अनुप्रयोगों में किया जाता है जहां उच्च तापीय अपव्यय की आवश्यकता होती है।
इसकी अच्छी तापीय चालकता के कारण, यह गर्मी को महत्वपूर्ण इलेक्ट्रॉनिक घटकों से दूर रखता है।इस प्रकार न्यूनतम सर्किट क्षति सुनिश्चित करना।
YScircuit में निर्मित एल्युमीनियम PCBs
YScircuit एल्युमिनियम PCB के बेहतरीन निर्माताओं में से एक है।
उत्पाद के समग्र प्रदर्शन को बढ़ाने के लिए, वे एल्यूमीनियम पीसीबी को एक थर्मल क्लैड परत प्रदान करते हैं।
यह अत्यधिक कुशल तरीके से गर्मी को दूर करता है।उच्च शक्ति और तंग सहिष्णुता आधारित अनुप्रयोगों के लिए एल्यूमीनियम समर्थित पीसीबी परियोजना निर्माताओं के बीच सही विकल्प है।
थर्मल विस्तार, तापीय चालकता, शक्ति, कठोरता, वजन और लागत के गुणांक जैसे मापदंडों को ध्यान में रखते हुए।एल्यूमिनियम प्लेट आपकी परियोजना के लिए एक आदर्श विकल्प है।आप अपने पीसीबी सब्सट्रेट को संशोधित कर सकते हैं।PCBWay 6061, 5052, 1060, और कई अन्य जैसी विभिन्न एल्यूमीनियम प्लेटें प्रदान करता है।
एल्यूमीनियम पीसीबी के लाभ
1. एल्यूमीनियम पीसीबी की गर्मी लंपटता क्षमता मानक पीसीबी से कहीं बेहतर है।
2. एल्यूमिनियम पीसीबी अधिक ताकत और स्थायित्व प्रदान करते हैं।सिरेमिक और फाइबरग्लास आधारित पीसीबी की तुलना में।
3. यह विडंबनापूर्ण लगता है, लेकिन एल्यूमीनियम आधारित पीसीबी हल्के होते हैं।मानक पीसीबी की तुलना में।
4. एल्यूमीनियम पीसीबी का उपयोग करके पीसीबी घटकों का थर्मल विस्तार और संकुचन कम हो जाता है।
5. एल्युमीनियम से बने पीसीबी पर्यावरण के अनुकूल होते हैं।यह गैर विषैले और पुन: प्रयोज्य है।यह हमारे ग्रह पर कोई हानिकारक प्रभाव पैदा नहीं करता है।
6. मानक पीसीबी की तुलना में एल्यूमीनियम पीसीबी की कोडांतरण प्रक्रिया आसान है।
अनुप्रयोग
1. उनका उपयोग बिजली आपूर्ति उपकरणों जैसे स्विचिंग रेगुलेटर, डीसी / एसी कनवर्टर, एसडब्ल्यू रेगुलेटर में किया जाता है।
2. पावर मॉड्यूल में, वे इनवर्टर, सॉलिड-स्टेट रिले और रेक्टिफायर ब्रिज में उपयोग किए जाते हैं।
3. ऑटोमोबाइल में इनका उपयोग इलेक्ट्रॉनिक रेगुलेटर, इग्निशन, पावर सप्लाई कंट्रोलर आदि में किया जाता है।
4. वे एम्पलीफायरों के लिए सही विकल्प हैं।संतुलित एम्पलीफायर, ऑडियो एम्पलीफायर, पावर एम्पलीफायर, परिचालन एम्पलीफायर, उच्च आवृत्ति एम्पलीफायर।
5. इनका उपयोग संचारण और फ़िल्टरिंग सर्किट में किया जाता है।
6. इनका उपयोग CPU बोर्ड बनाने के लिए किया जाता है।और कंप्यूटर की बिजली की आपूर्ति।
7. इलेक्ट्रिक मोटर्स को उनके संचालन के लिए उच्च धारा की आवश्यकता होती है।उद्योगों में, मोटर चालक सर्किट एल्यूमीनियम पीसीबी का उपयोग करते हैं।
8. ये अपनी ऊर्जा-बचत क्षमता के कारण एलईडी अनुप्रयोगों के लिए एक लोकप्रिय विकल्प हैं।
