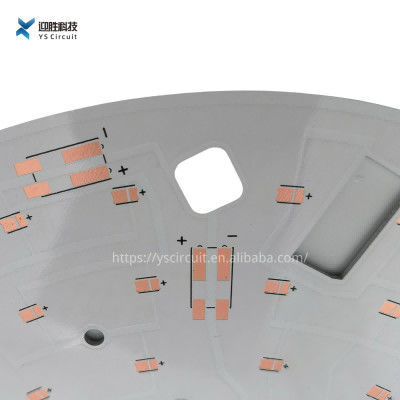

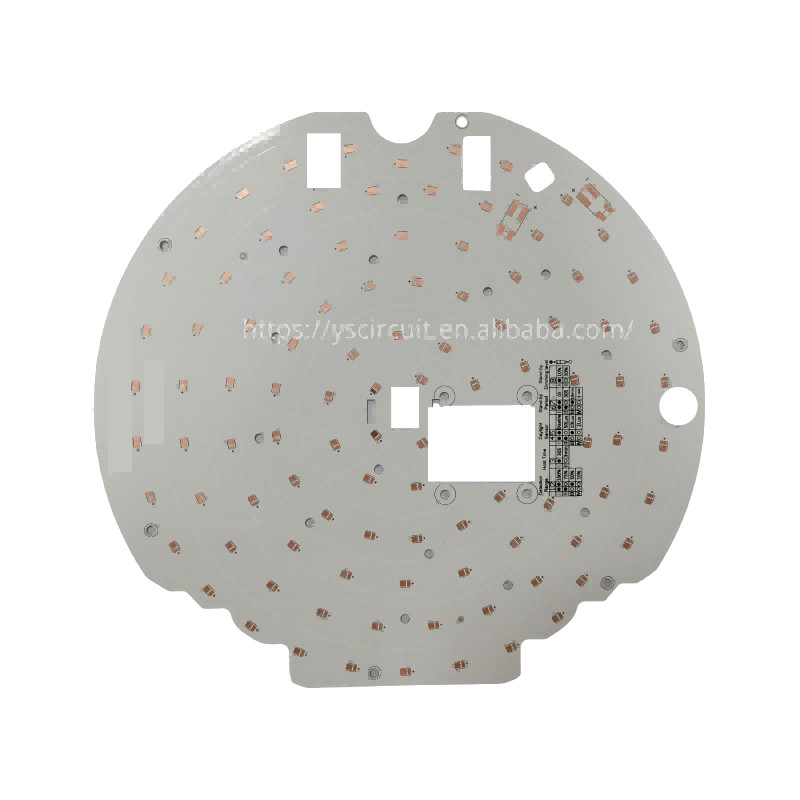

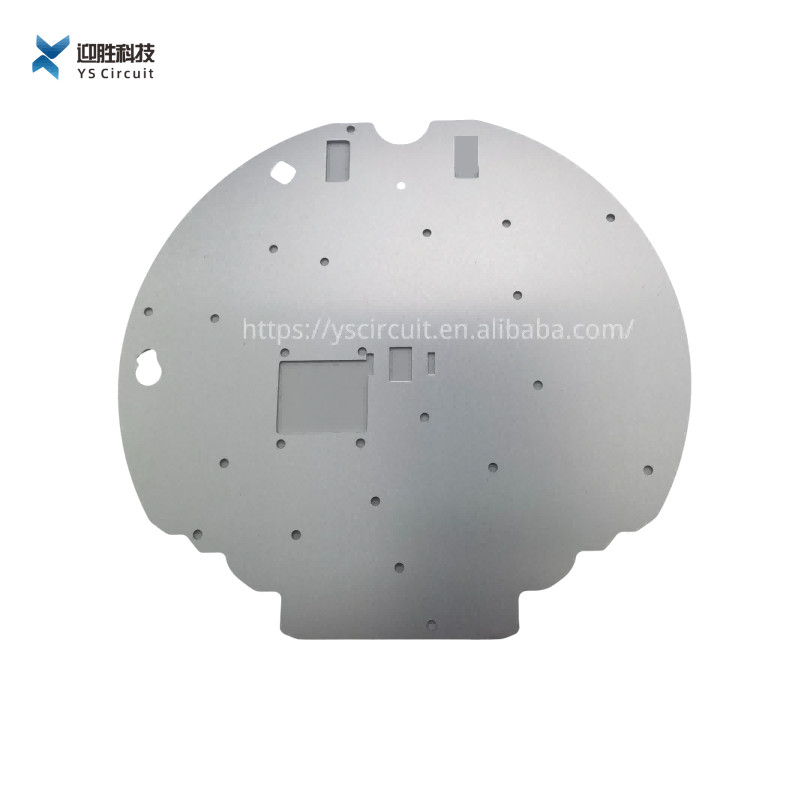

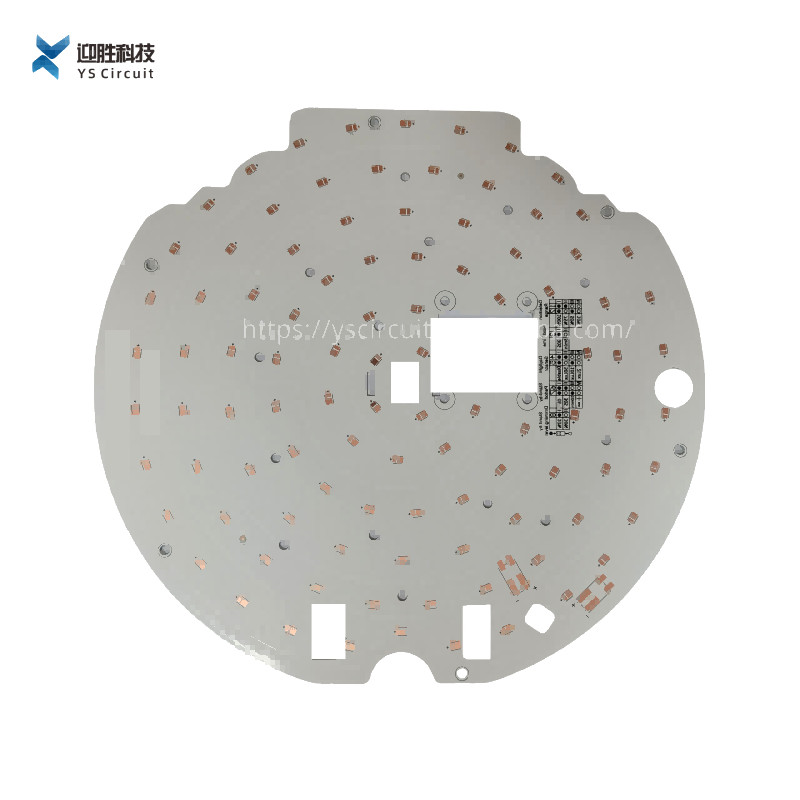

खाली एलईडी बल्ब सर्किट बोर्ड, इलेक्ट्रॉनिक के लिए एल्यूमीनियम बोर्ड पीसीबी

एलईडी पीसीबी कस्टम डिजाइन एसएमडी एलईडी बल्ब सर्किट बोर्ड खाली एल्यूमीनियम पीसीबी

एल्युमिनियम पीसीबी क्या है?

एक एल्यूमीनियम पीसीबी का लेआउट सामान्य पीसीबी के समान होता है।इसके ऊपर कॉपर, सोल्डर मास्क और सिल्कस्क्रीन की एक परत या परतें होती हैं।

हालांकि, फाइबरग्लास या प्लास्टिक सब्सट्रेट होने के बजाय, एक एल्यूमीनियम सर्किट बोर्ड में धातु सब्सट्रेट होता है।

इस आधार में मुख्य रूप से एल्यूमीनियम का संयोजन होता है।

मेटल कोर पूरी तरह से धातु से बना हो सकता है या इसमें शीसे रेशा और एल्यूमीनियम का संयोजन हो सकता है।

एल्युमिनियम पीसीबी आमतौर पर सिंगल साइडेड होते हैं, लेकिन साथ ही डबल साइडेड भी हो सकते हैं।

मुलिलेयर एल्युमिनियम पीसीबी का निर्माण बेहद कठिन है।

एलईडी और बिजली परिवर्तित करने वाले इलेक्ट्रॉनिक्स में एल्युमिनियम बोर्ड का सबसे अधिक उपयोग होता है।एल ई डी द्वारा उत्पादित तीव्र प्रकाश उच्च स्तर की गर्मी पैदा करता है, जो एल्यूमीनियम घटकों से दूर निर्देशित करता है।एक एल्यूमीनियम पीसीबी एक एलईडी डिवाइस के जीवनकाल को बढ़ाता है और अधिक स्थिरता प्रदान करता है।आप स्ट्रीट लाइट, स्टॉप लाइट और घरेलू प्रकाश व्यवस्था में एल्यूमीनियम सबस्ट्रेट्स पा सकते हैं।वे पावर कन्वर्टर्स को धाराओं को बदलने और इलेक्ट्रॉनिक्स को नियंत्रित करने की अनुमति देते हैं।कई अन्य उद्योगों के निर्माता भी एल्यूमीनियम सर्किट बोर्डों में उपयोग करते हैं, लेकिन वे उन्हें अक्सर लागू नहीं करते हैं।

एल्यूमीनियम पीसीबी का प्रदर्शन

1. थर्मल अपव्यय

सामान्य पीसीबी सबस्ट्रेट्स, जैसे एफआर 4, सीईएम 3 थर्मल के खराब कंडक्टर हैं।

यदि इलेक्ट्रॉनिक उपकरणों की गर्मी समय पर वितरित नहीं की जा सकती है, तो इसका परिणाम इलेक्ट्रॉनिक घटकों की उच्च तापमान विफलता होगी।

एल्यूमीनियम सबस्ट्रेट्स इस थर्मल अपव्यय समस्या को हल कर सकते हैं।

2. थर्मल विस्तार

एल्यूमीनियम सब्सट्रेट पीसीबी थर्मल अपव्यय समस्या को प्रभावी ढंग से हल कर सकता है, ताकि विभिन्न पदार्थों के साथ मुद्रित सर्किट बोर्डों पर घटकों के थर्मल विस्तार और संकुचन की समस्या को कम किया जा सके, जो पूरे मशीन और इलेक्ट्रॉनिक उपकरणों की स्थायित्व और विश्वसनीयता में सुधार करता है।

विशेष रूप से, एल्यूमीनियम सब्सट्रेट एसएमटी (सरफेस माउंट टेक्नोलॉजी) थर्मल विस्तार और संकुचन समस्याओं को हल कर सकता है।

एल्युमिनियम पीसीबी सबसे व्यापक रूप से इस्तेमाल किए जाने वाले मेटल कोर पीसीबी में से एक है, जिसे एमसी पीसीबी, एल्युमिनियम-क्लैड या इंसुलेटेड मेटल सब्सट्रेट आदि भी कहा जाता है।

एल्यूमीनियम पीसीबी की आधार संरचना अन्य पीसीबी से बहुत अलग नहीं है।

ऐसा निर्माण सर्किट बोर्ड को एक उत्कृष्ट विद्युत इन्सुलेटर और थर्मल कंडक्टर बनाता है

एक एल्यूमीनियम पीसीबी क्या है?

एक पीसीबी में आम तौर पर तीन परतें होती हैं।शीर्ष पर एक प्रवाहकीय तांबे की परत, बीच में एक ढांकता हुआ परत और तल पर एक सब्सट्रेट की परत।मानक पीसीबी में शीसे रेशा, सिरेमिक, पॉलिमर या किसी अन्य गैर-धातु कोर से बनी एक सब्सट्रेट परत होती है।पीसीबी की पर्याप्त मात्रा सब्सट्रेट के रूप में FR-4 का उपयोग करती है।

एल्यूमीनियम पीसीबी एक एल्यूमीनियम सब्सट्रेट का उपयोग करते हैं।सब्सट्रेट सामग्री के रूप में मानक FR-4 के बजाय।

सर्किट कॉपर लेयर

यह परत पूरे पीसीबी बोर्ड पर संकेतों को प्रसारित करती है।

आवेशित कणों की गति से ऊष्मा उत्पन्न होती है।

यह गर्मी एल्यूमीनियम सब्सट्रेट में स्थानांतरित की जाती है।जो इसका प्रभावी ढंग से निस्तारण करता है।

इन्सुलेट परत

इस परत को परावैद्युत परत के रूप में भी जाना जाता है।

यह उन सामग्रियों से बना है जो बिजली के खराब संवाहक हैं।

यह ऊपर की परत में उत्पन्न ऊष्मा को अवशोषित कर लेता है।और इसे उसके नीचे एल्युमीनियम सब्सट्रेट में स्थानांतरित करें।

सब्सट्रेट

सब्सट्रेट पीसीबी के लिए नींव के रूप में कार्य करता है।

यह मजबूती से इसके ऊपर के घटकों को रखता है।सब्सट्रेट की विशेषताओं को बदलकर, पीसीबी का प्रदर्शन भिन्न होता है।

उदाहरण के लिए, एक कठोर सब्सट्रेट पीसीबी बोर्ड को शक्ति और स्थायित्व प्रदान करता है।

जबकि एक लचीला सब्सट्रेट अधिक डिज़ाइन विकल्प खोलता है।

एल्यूमीनियम सब्सट्रेट का उपयोग बिजली इलेक्ट्रॉनिक्स-आधारित अनुप्रयोगों में किया जाता है जहां उच्च तापीय अपव्यय की आवश्यकता होती है।

इसकी अच्छी तापीय चालकता के कारण, यह गर्मी को महत्वपूर्ण इलेक्ट्रॉनिक घटकों से दूर रखता है।इस प्रकार न्यूनतम सर्किट क्षति सुनिश्चित करना।

YScircuit में निर्मित एल्युमीनियम PCBs

YScircuit एल्युमिनियम PCB के बेहतरीन निर्माताओं में से एक है।

उत्पाद के समग्र प्रदर्शन को बढ़ाने के लिए, वे एल्यूमीनियम पीसीबी को एक थर्मल क्लैड परत प्रदान करते हैं।

यह अत्यधिक कुशल तरीके से गर्मी को दूर करता है।उच्च शक्ति और तंग सहिष्णुता आधारित अनुप्रयोगों के लिए एल्यूमीनियम समर्थित पीसीबी परियोजना निर्माताओं के बीच सही विकल्प है।

थर्मल विस्तार, तापीय चालकता, शक्ति, कठोरता, वजन और लागत के गुणांक जैसे मापदंडों को ध्यान में रखते हुए।एल्यूमिनियम प्लेट आपकी परियोजना के लिए एक आदर्श विकल्प है।आप अपने पीसीबी सब्सट्रेट को संशोधित कर सकते हैं।PCBWay 6061, 5052, 1060, और कई अन्य जैसी विभिन्न एल्यूमीनियम प्लेटें प्रदान करता है।

एल्यूमीनियम पीसीबी के लाभ

1. एल्यूमीनियम पीसीबी की गर्मी लंपटता क्षमता मानक पीसीबी से कहीं बेहतर है।

2. एल्यूमिनियम पीसीबी अधिक ताकत और स्थायित्व प्रदान करते हैं।सिरेमिक और फाइबरग्लास आधारित पीसीबी की तुलना में।

3. यह विडंबनापूर्ण लगता है, लेकिन एल्यूमीनियम आधारित पीसीबी हल्के होते हैं।मानक पीसीबी की तुलना में।

अनुप्रयोग

1. उनका उपयोग बिजली आपूर्ति उपकरणों जैसे स्विचिंग रेगुलेटर, डीसी / एसी कनवर्टर, एसडब्ल्यू रेगुलेटर में किया जाता है।

2. पावर मॉड्यूल में, वे इनवर्टर, सॉलिड-स्टेट रिले और रेक्टिफायर ब्रिज में उपयोग किए जाते हैं।

3. ऑटोमोबाइल में इनका उपयोग इलेक्ट्रॉनिक रेगुलेटर, इग्निशन, पावर सप्लाई कंट्रोलर आदि में किया जाता है।
